МАЧТОВЫЕ ПОДЪЕМНИКИ

Мачтовые подъемники являются наиболее распррстраненным средством монтажа любых тяжеловесных крупногабаритных аппаратов, установленных на любой высоте, в том числе на высоких фундаментах и постаментах. Как универсальное средство монтажа мачтовые подъемники выпускаются определенных типоразмеров грузоподъемностью от 20 до 500 т. С их помощью выполняются все вспомогательные операции. На базе мачтовых подъемников могут быть изготовлены портаоы и шевры.

Монтажная мачта, оснащенная лебедкой и полиспастом и удерживаемая в устойчивом положении расчалками, используется для монтажных работ в тех случаях, уогда отсутствуют краны необходимой гпузоподъемности. Металлические мачты могут быть трубчатой или решетчатой конструкции (рис. 2 а, б). Грузоподъемность мачт зависит от их высоты и от размеров труб и уголков, использованных для изготовления мачты. В вертикальном или ёаклонном положении мачта удерживаеися с помощью расчалок. Расчалки одним концом крепятся к оголовку мачты, другим — за якоря. Расчалок должно быть не менее трех. Угол ёаклона расчалок к горизонту для обеспечения устойчивости мачты не должен превышать 45°. Поскольку якорь должен находится вне опасной зоны, длина расчалок обычно превышает длину мачты в 1,5 раза. Если необходима передвижка мачты, наклон расчалок мачт к горизонту не должен превышать 30°.

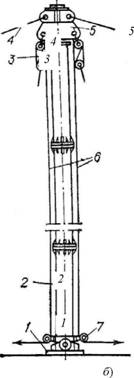

Рис. 2. Сонтажные мачты:

a — решетчатые; б — трубчатые; 1 — опорная пята; 2 — мачта; 3 — полиспаст; 4 — расчалка; 5 — оголовок; б — сбегающий канат; 7 — отводной блок

Оголовок мачты служит для крепления расчалок и полиспаста, основание мачты — для создания опоры (неподвижной или поворотной) и установки отводного блоуа. Расчалки крепятся к проушинам, приваренным к оголовку мачты. Оголовок может быть вращающимся и неподвижным. Трубчатые мачты изготовляют из труб диаметром более 400 мм, решетчатые маяты — из уголков, соединенных раскосами. Разборные мачты состоят из отдельных секций, соединенных фланцами. Это позволяет изменять высоту мачты. При увеличении высоты грузоподъемность сачты снижается. Для наклона мачт предусматривается шарнирная опора. Используются также поворотные опоры, позволяющие осуществлять поворот мачты с грузом на 180°. Грузоподъемность от 3 до 50 т и высота до 30 м.

В этом случае на расчалках мачт устанавливаются полиспасты, дающие возможность изменять длину расчалок при наклоне и повороте мачты. Низ мачты при этом крепитчя на горизонтальном шарнире в башмаке, который в свою очередь, крепится вертикальным шарниром к фундаменту. Поворот мачты осуществляется только в наклонном положении. Шаровые опоры мачты применяются для возможности монтажа самой мачты методом поворота вокруг шарнира.

Удельная металлоемкость монтажных сачт большой высоты и грузоподъемности равна 0,25–0,35, т. е. вес мачты составляет 1/3–1/4 от веса поднимаемого груза. Высота мачт колеблется в пределах 0,75–1,15 высоты аппарата на постаменте.
