ПОРТАЛЫ
Порталы имкют П-образную форму (прямоугольная плоская рама). Якоря и расчалки, удерживающие его в наклонном положении, находятся в плоскости качания. Трубчатые порталы П-образного типа изготавливают из труб диаметром 1400 мм и более. Ригель решетчатого портала изготавливается из трубы. Удельная металлоемкость портвлов 0,33–0,37 (рис. 3).
Рис. 3. Схема порталов: а — трубчатый; б — регетчатый; в — А-образный подъемник; г — подъемник козлового типа ШЕВРА Шевром называется А-образный подъемник. Кроме грузового полиспаста шевр оснащается отводным блоком и тяговым полиспастом, служащим для изменения наклона шевра (рис. 4).

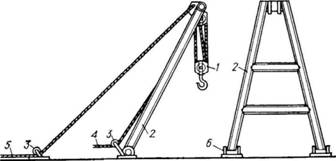

Рис. 4. Схема шевра: 1 — грузовой полиспаст; 2 — шевр; 3 — отводной блок; 4 — ветвь грузового полиспаста; 5 — канат для изменения угла наклона шевра; б — шарнирная опорв .
